Eenstempel van de zuigeris een cilindrische speld die op de zuigerbuis is gemonteerd en waarvan het midden deel door het kleine eindgat van de verbindingsstaaf gaat, die wordt gebruikt om de zuiger en de verbindingsstaaf te verbinden,en de door de zuiger gedragen gaskracht overbrengen naar de verbindingsstaafOm het gewicht te verminderen, worden zuigerpenelen over het algemeen gemaakt van hoogwaardig legerd staal en in holle vormen gevormd.

Over het algemeen zijn er stappen of groeven in het binnenlands gebruikte zuigerspeldgat, en er is ook een vaste zuigerspeld.De vorm van het binnenste gat van de zuigerpen bevat voornamelijk cilindrische vorm, twee verkorte kegelvormen en een combinatie van twee verkorte kegelvormen en één cilindrische vorm.

De zuigerspeld wordt gebruikt om de zuiger en de verbindingsstaaf te verbinden en de door de zuiger gedragen kracht over te brengen naar de verbindingsstaaf of omgekeerd.De zuigerknop draagt aanzienlijke periodieke inslagbelastingen onder hoge temperatuuromstandigheden, en vanwege de kleine schommelhoek van de zuigerpijp in het naaldgat is het moeilijk om een smeeroliefilm te vormen, wat resulteert in slechte smeermiddelen.de zuigerspeld moet voldoende stijfheid hebbenDe speld en het speldgat moeten een geschikte pasruimte en een goede oppervlaktekwaliteit hebben.de stijfheid van de zuigerspeld is bijzonder belangrijk, en als de zuigerpenne gebogen of vervormd is, kan dit schade aan de zuigerpenne veroorzaken.

Het materiaal van de zuigerpenen is over het algemeen koolstofarm staal of laagkoolstof legerd staal, zoals 20, 20Mn, 15Cr, 20Cr of 20MnV. Het buitenste oppervlak is gecarbureerd en gehard,en vervolgens onderworpen aan precisiebewerking, zoals slijpen en polijstenDit verbetert niet alleen de hardheid van het oppervlak en de slijtvastheid, maar zorgt ook voor een hoge sterkte en slagsterkte.

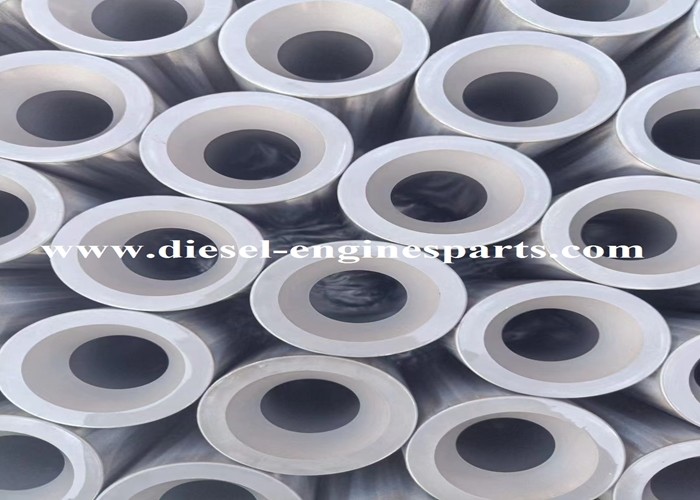

De structuurvorm van de zuigerpen is zeer eenvoudig, in principe een holle cilinder met dikke wanden.en een combinatievormHet cilindervormige gat is gemakkelijk te bewerken, maar de massa van de zuigerspeld is relatief groot; de massa van de zuigerspeld met twee afgesneden kegelvormige gaten is relatief klein,en omdat het buigmoment op de zuiger pin is de grootste in het midden, is het dicht bij een gelijke sterkte balk, maar de bewerking van het kegelvormige gat is moeilijk.

Er zijn twee manieren om de zuigerspeld aan te sluiten en te monteren op het zuigerspeldstoelgat en het verbindingsstaafgat in het kleine eindbusje: "volledig zwevend" en "half zwevend" montage.

Volledig drijvend opvouwen: wanneer de motor in bedrijf is, hebben de zuigerpen, het kleine eind van de verbindingsstaaf en de zitplaats van de zuigerpen allemaal relatieve beweging,zodat de zuigerpin vrij kan schommelen in de verbindingsstaaf bushing en zuigerpin zitplaatsOm te voorkomen dat de asbeweging van de volledig drijvende zuigerpenel de cilinderwand krabt, wordt de spuit van de spuit van de spuit van de spuit van de spuit van de spuit van de spuit van de spuit van de spuit van de spuit van de spuit van de spuit van de spuit van de spuit van de spuit van de spuit van de spuit van dede vasthoudingsringen zijn aan beide uiteinden van de zuigerpen voor axiale positionering geïnstalleerdAangezien de zuiger van aluminium is en de zuigerspeld van staal, heeft aluminium een grotere thermische expansie dan staal.Om een overgangsmatigheid te waarborgen tussen de zuigerpen en het gat van de zuigerpenstoel tijdens de werking bij hoge temperatuur. Tijdens de montage wordt de aluminium zuiger tot een bepaalde mate verwarmd voordat de zuigerspeld wordt geïnstalleerd, wat een veelgebruikte installatiemethode is.

Opvouwbare half zwevende installatie: Het kenmerk van de "half zwevende" installatie is dat het midden van de zuiger met een bevestigingsbout is verbonden met het kleine uiteinde van de verbindingsstaaf.en de zuiger pin kan alleen vrij swing in de pin stoelen aan beide uiteindenDe zuigerpenne beweegt niet axiaal en heeft geen vergrendelingsplaat nodig.

Verdoofing van zuigerpenen in de vouwstukken: Verdoofing is een van de basismiddelen voor het versterken van staal.Het tot martensyt verwarmen van staal en vervolgens tempereren om de taaiheid te verbeteren, is een traditionele methode om hoge alomvattende mechanische eigenschappen van staal te verkrijgen..

Het werkvermogen van een zuigerpen hangt in het algemeen af van de sterkte en stijfheid ervan.het duurzamer en van hogere kwaliteit makenBovendien kan door afzuigen worden voorkomen dat de zuigerpening door vermoeidheid breekt als gevolg van een te hoge hardheid.de zuigerspeld moet ook worden getemperd om de hardheid te verminderen en de taaiheid te verhogenMet het oog op de moeilijkheden bij het afdoen en temperen van de zuigerpende zuigerpenne wordt gewoonlijk alleen aan een blusbehandeling onderworpen.
